不受材料、色彩和亮度影響的測量值
響應時間< 660 μs (Speed-Mode)
直線性0.1 %(Resolution-Mode)
縮放功能
高分辨率20 μm (Resolution-Mode)
該

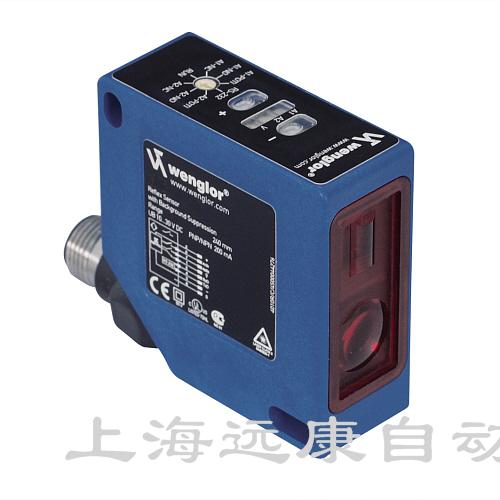

傳感器采用高分辨率CMOS線性陣列和DSP技術工作并借助測量角度確定距離。 通過這樣，能夠確定材料、顏色和亮度相關的測量值偏差。 集成式模擬輸出端可以針對電壓0...10 V(10...0 V)和電流4...20 mA(20...4 mA)編程。
光學數據
| 工作范圍 | 40...160 mm |
| 測量范圍 | 120 mm |
| 分辨率 | 20 μm |
| 分辨率(Speed-Mode) | 30 μm |
| 直線性 | 0,1 % |
| 直線性(Speed-Mode) | 0,2 % |
| 光線類型 | 激光（紅） |
| 波長 | 660 nm |
| 使用壽命(Tu = +25 °C) | 100000 h |
| 激光等級(EN 60825-1) | 2 |
| 最大允許的外來光線 | 10000 Lux |
| 光斑直徑 | 參見表 1 |
電氣數據
| 供電電壓 | 18...30 V DC |
| 電流消耗(Ub = 24 V) | < 80 mA |
| 測量速率 | 1500 /s |
| 測量速率(Resolution-Mode) | 600 /s |
| 響應時間 | < 660 μs |
| 響應時間(Resolution-Mode) | < 1660 μs |
| 溫度偏差 | < 10 μm/K |
| 溫度范圍 | -25...50 °C |
| 模擬輸出端 | 0...10 V/4...20 mA |
| 電壓輸出端負載電流 | < 1 mA |
| 電流輸出端負載電阻 | < 500 Ohm |
| 接口 | RS-232 |
| 傳輸速度 | 38400 Bd |
| 防護等級 | III |
| FDA登錄編號 | 0820589-000 |
機械數據
| 設置方式 | 示教 |
| 外殼材料 | 塑料 |
| 防護等級 | IP67 |
| 連接方式 | M12 × 1；8針 |
表1
| 工作距離 | 40 mm | 160 mm |
| 光斑大小 | 0,5 × 1,2 mm | 1 × 2,5 mm |
操作面板
- 03 = 錯誤指示器
- 07 = 旋轉開關
- 12 = 模擬輸出電壓指示器
- 24 = 加號鍵
- 25 = 減號鍵
- 63 = 模擬輸出電流指示器
標定尺寸圖
尺寸（單位：毫米，1 毫米= 0.03937 英寸）
- 1 = 發送二極管
- 2 = 接收二極管
- 螺釘 M4 = 0,5 Nm
補充的產品
| 保護殼套裝ZSP-NN-02 |
| 接口電纜S232W3 |
| 模擬量分析模塊AW02 |
| 現場總線網關ZAGxxxN01，EPGG001 |
| 軟件 |
| 防護外殼ZSV-0x-01 |
